唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

01 引言

（1）什么是孤島效應？

在電網因故障或停電時，分布式發電系統（如光伏發電、小型風力發電等）未能及時檢測到停電狀態并脫離電網，導致該分布式發電系統和周?chē)呢?fù)載形成一個自給供電的孤島系統，這個系統與公共電網斷開，成為一個獨立的供電單元‌。

（2）孤島效應的危害

‌對電網檢修人員的安全威脅‌：當電網停電后，若分布式發電系統繼續向孤島內的線路供電，電網檢修人員可能誤認為線路已斷電而進行檢修操作，從而面臨觸電的危險。

‌電能質量問題‌：孤島內的分布式電源可能無法穩定地提供高質量的電能。由于輸出功率較小且不穩定，電壓和頻率可能會出現波動，影響負載的正常運行‌。

‌設備損壞‌：孤島系統重新與電網連接時，可能會產生較大的沖擊電流，對分布式發電設備和電網設備造成損壞。

（3）如何實現防孤島效應的保護？

防孤島效應的關鍵點在于電網斷電的檢測，要求加設“防孤島保護”裝置，該裝置主要實現防孤島保護的二次保護以確保安全、可靠。

02 概述

AM5SE-IS防孤島/防逆流保護裝置主要適用于35kV、10kV及380V光伏發電、儲能等新能源并網供電系統。當發生孤島現象時，可以快速切除并網點，使本站與電網側快速脫離，保證整個電站和相關維護人員的生命安全。當檢測到市電總進線有逆流或市電下網功率較低時，可以快速切除并網點，確保新能源不上網。

03 功能介紹

1.保護功能

●三段式過流保護（可經低電壓閉鎖、可帶方向閉鎖）●反時限過流保護（可經低電壓閉鎖）●兩段式零序I0過流（可帶方向閉鎖）/I0反時限過流保護●兩段式低電壓跳閘●兩段式低電壓告警●兩段式過電壓保護（跳閘/告警）●零序過壓保護（跳閘/告警）●兩段式逆功率保護●兩段式功率恢復保護●兩段式低功率保護●兩段式頻率保護（低頻減載/高頻保護）●頻率突變跳閘●有壓自動合閘●PT斷線告警●控制回路斷線告警●FC回路配合的過流閉鎖功能●非電量保護（跳閘/告警）●檢同期●CT斷線告警●檢修狀態閉鎖

2.監控功能

●獨立操作回路，可適應0.25A-5A開關跳合閘電流●20路有源開關量輸入●10路無源繼電器輸出●I,U,P,Q,PF,Fr,Ep,Eq等電參量測量●2路4-20mA變送輸出

3.通訊功能

●2路RS485串行通訊接口，支持Modbus-RTU、IEC60870-5-103規約336●2路以太網接口，支持TCPModbus-RTU和TCPIEC60870-5-103規約其他功能●故障錄波功能，保護動作時觸發錄波，可錄故障前8周波、故障后4周波●IRIG-B格式對時

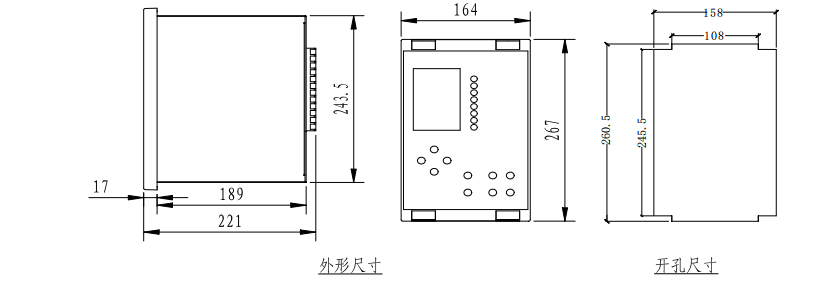

04 產品尺寸

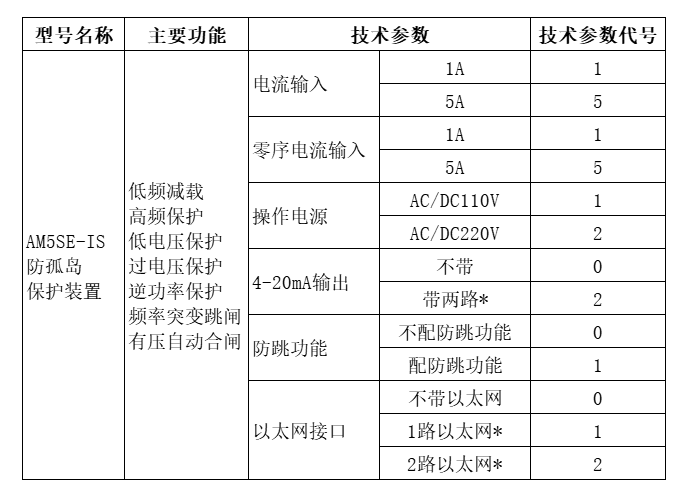

05 技術參數
